GOM Scan 1: un escáner pequeño 3D para estándares elevados
Un pequeño escáner para mallas precisas y grandes ideas
Compacto, móvil y versátil
GOM Scan 1 ha llegado para abrir nuevas posibilidades. Los estándares industriales, como la tecnología de proyección de franjas y la tecnología de luz azul, constituyen la base para obtener mallas 3D detalladas y precisas. A la vez que el software integrado ZEISS INSPECT le ayuda a aplicar la malla a cualquier proyecto que desee: impresión 3D, ingeniería inversa o inspección de piezas. Así que, dé el paso y empiece algo grande.
Un escáner 3D potente

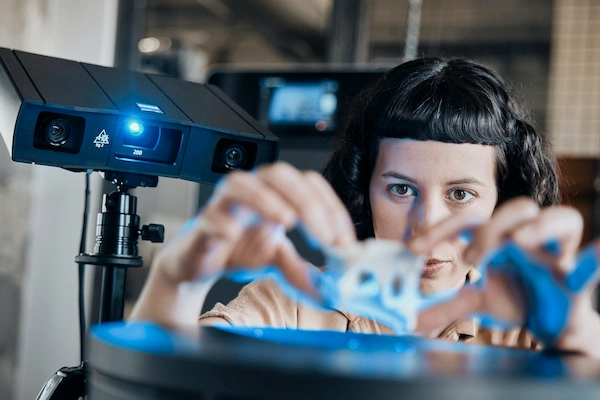

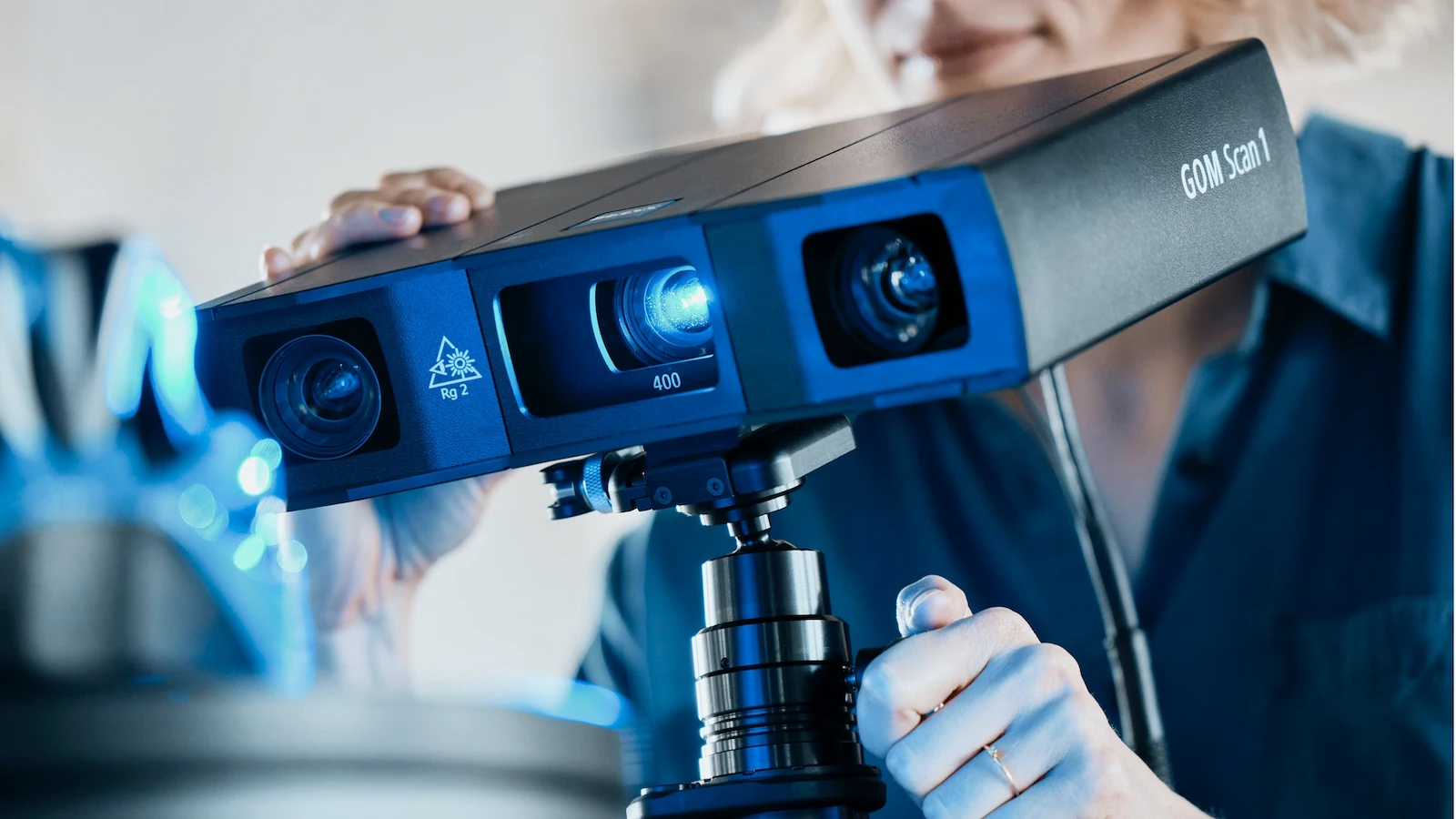

El GOM Scan 1 presenta una forma compacta y un diseño robusto repleto de tecnologías avanzadas. Desde la tecnología de luz azul hasta el principio de la cámara estereoscópica, este sensor está construido para proporcionar datos 3D con gran precisión.
Pequeño, móvil y muy fácil de usar

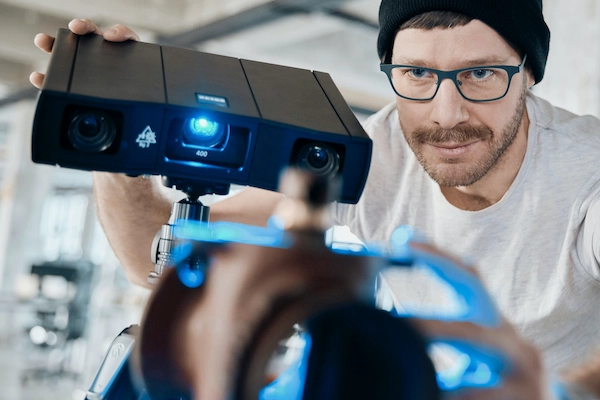

Esta solución ligera permite capturar datos 3D de forma intuitiva. De fácil manejo, el GOM Scan 1 es el especialista en mediciones sencillas y rápidas de piezas pequeñas y medianas, incluso en espacios reducidos.
Rápido y preciso
GOM Scan 1 con ZEISS INSPECT preinstalado lleva las mallas a otro nivel. Puede contar con datos de alta calidad, generar mallas precisas y obtener sus datos 3D de forma fácil y rápida.
Un software con asistente
GOM Scan 1 funciona con ZEISS INSPECT, el estándar acreditado en la metrología 3D. Las potentes funciones de edición de malla hacen que sea una herramienta ideal para quienes quieran utilizarlo para la impresión 3D y la ingeniería inversa. Es más, podrá llevar a cabo sin esfuerzo tareas sencillas y complejas a lo largo de su proceso de inspección. Un software que simplifica y acelera su flujo de trabajo.
Características
Un sistema de autocontrol para los problemas de la vida real
Gracias al principio de la cámara estereoscópica, el sensor reconoce los cambios en las condiciones ambientales durante el funcionamiento y puede compensar dichos cambios. Para garantizar la calidad de los datos de medición, el software del sensor supervisa continuamente el estado del mismo.
Precisión en todas las condiciones
de iluminación:
tecnología de luz azul

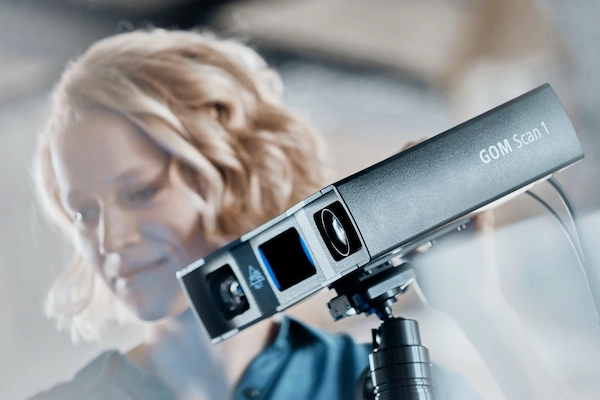

La unidad de proyección del GOM Scan 1 se basa en la tecnología de luz azul. El sensor funciona con luz azul de banda estrecha, por lo que la luz ambiental que interfiere puede filtrarse durante la adquisición de imágenes. Gracias a su potente fuente de luz, se pueden conseguir tiempos de medición cortos.
Prepárese para imprimir con la edición inteligente de mallas
ZEISS INSPECT permite suavizar, adelgazar y refinar mallas poligonales, rellenar agujeros o extraer líneas de curvaturas, consiguiendo mallas muy precisas que pueden guardarse en muchos formatos convencionales. Lo mejor: nuestra poligonización inteligente. Crea una malla con un nivel de detalle máximo y a su vez mantiene un tamaño de malla fácil de manejar.
Elija su volumen de medición
Cada aplicación tiene requisitos diferentes. GOM Scan 1 está disponible en tres versiones con los volúmenes de medición: MV 100, MV 200 y MV 400. Con los tres sensores puede confiar en mediciones de alta precisión para objetos de tamaño pequeño y mediano.
Consiga su objetivo rápidamente con la proyección de franjas
GOM Scan 1 es un escáner óptico de proyección de franjas en 3D. Captura toda la superficie de los componentes con la proyección de franjas azules y proporciona una resolución detallada en poco tiempo.
Accesorios
Herramientas para ayudarle

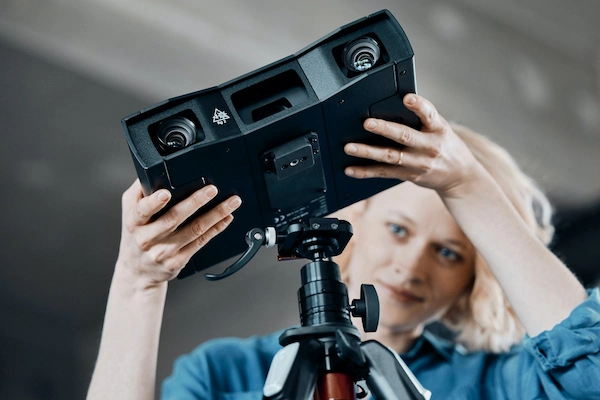

GOM Scan 1 viene con útiles accesorios adicionales para ayudarle con su flujo de trabajo diario. ROT 350 es una mesa de rotación automatizada que facilita el proceso de escaneado. Utilice el soporte de escritorio o el trípode para montar el escáner. Guarde todo en el maletín de viaje y llévelo consigo donde le sea útil para realizar su tarea.
Aplicaciones
Capture y dé forma a sus ideas
El GOM Scan 1 con ZEISS INSPECT admite tareas como la impresión 3D, los modelos 3D de una pieza y la ingeniería inversa. Captura datos de alta calidad en poco tiempo, mientras que las potentes funciones de edición de malla facilitan la sustitución de piezas, la producción de modelos 3D precisos o el desarrollo de nuevos productos. Sea cual sea su idea, GOM Scan 1 cumple con los estándares profesionales e industriales para hacerla realidad.
Datos Técnicos
GOM Scan 1
| Modelo | GOM Scan 1 (100) | GOM Scan 1 (200) | GOM Scan 1 (400) |
| Puntos por escaneado: | 6 millones | 6 millones | 6 millones |
| Distancia entre puntos: | 0.037 mm | 0.060 mm | 0.129 mm |
| Área de medición: | 100 x 65 mm2 | 200 x 125 mm2 | 400 x 250 mm2 |
| Distancia de trabajo: | 400 mm | 450 mm | 500 mm |
| Fuente de luz: | LED | LED | LED |
| Peso: | approx. 2.5 kg | approx. 2.5 kg | approx. 2.5 kg |
| Dimensiones: | 290 x 215 x 80 mm3 | 290 x 215 x 80 mm3 | 290 x 215 x 80 mm3 |
| Longitud del cable: | 5 m | 5 m | 5 m |
| Conexión: | USB 3 | USB 3 | USB 3 |
| Sistema operativo: | Windows 10 | Windows 10 | Windows 10 |
| Software: | ZEISS INSPECT | ZEISS INSPECT | ZEISS INSPECT |
